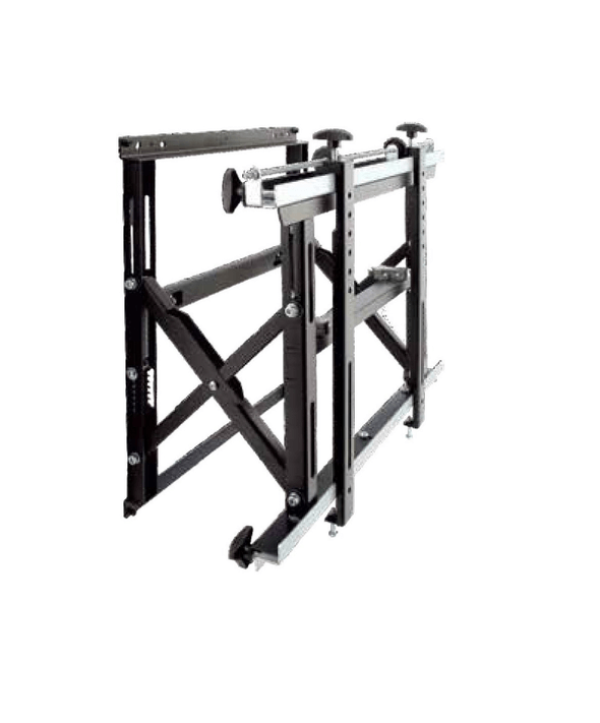

In-Out di Omb è la soluzione professionale per Video-Walls: facile da installare e flessibile nella manutenzione.

– Veloce da installare: studiato e progettato per eliminare calcoli complicati
– Sistema “spingi e ripara”, per ispezionare comodamente qualunque monitor della parete
– Infinite possibilità di configurazione del numero di monitor a parete
– Ideale anche per installare un solo monitor all’interno di nicchie
– Struttura per proteggere i cavi di alimentazione
– Facile da adattare ai differenti monitor grazie ad un sistema semplice di regolazione
– Ideale per le principali marche di monitor da 42” a 60” (vedi tabella di raccordo)
– Disponibilità di adattatori per sposare facilmente il monitor con la struttura del video wall
– Corredato di dime per installare velocemente ogni tipo di monitor
– Con 8 micro regolazioni per adattare il video-wall a qualunque tipo di superficie
– Sistema di anti-rimozione non autorizzata del monitor
– Non adatta per installazione su pareti in carton-gesso

Sono disponibili Dime e Kit di adattatori per un’ampia scelta di monitor e TV.
Le Dime permettono di allestire video wall anche molto grandi, senza bisogno di perdere tempo in calcoli di spazio e tentativi di montaggio.

Con l’adattatore OM04511 è possibile l’utilizzo anche con monitor dotati di vesa superiore a 400×400.

10 semplici passi per installare IN-OUT

1) Definire il numero dei monitor di cui sarà composta la parete ed identificare il punto centrale (A) del monitor in basso a sinistra.
2) Partendo da A misurare a 90° verso l’alto 258 mm per segnare il foro di centratura del supporto a pantografo (punto B).
3) Fissare il supporto orizzontalmente servendosi di una livella ed usando viti corrette per il tipo di parete.
4) Tracciare una linea perfettamente orizzontale (suggeriamo l’uso di una livella laser) prendendo come riferimento la parte superiore del supporto già fissato.
5) Servendovi delle dime laterali del Kit di personalizzazione Omb, identificate la posizione esatta dei supporti laterali al primo, allineando la parte superiore di ciascuno alla linea orizzontale che avete tracciato (possibilmente con la livella laser).
6) Servendovi delle dime superiori del Kit di personalizzazione Omb, posizionate la seconda fila di monitor partendo sempre dal primo a sinistra e procedendo per gli altri come pe avete fatto per la prima fila.
7) Montate sul retro di ciascun monitor le staffe, fissandole ai fori VESA facendo in modo che le manopole di regolazione siano sul lato alto del monitor.
8) Posizionate il primo monitor in basso a sinistra: servitevi delle manopole che sono nella parte superiore per la regolazione dell’asse verticale, e delle manopole che sono nella struttura esterna del supporto, per regolare la profondità del monitor.
9) Allineate perfettamente tutti i monitor procedendo per linee verticali, partendo da quello in basso a sinistra e procedendo da quelli posizionati sopra, passando poi alla fila successiva e così via. Le manopole vi consentiranno una regolazione facile e perfetta.
10) Accendete i vostri monitor e godetevi lo spettacolo del vostro lavoro
